Network Dimmer

MA Dimmer Network ウィンドウで、dimMA システムの監視および設定を行います。

重要
このセクションでは、MA Dimmer Network ビューにおける MA NDP の設定について説明します。
MA Network Configuration ウィンドウでの MA NDP の設定については、MA NDP の追加 で扱います。

必要条件

詳しくは セッションへのデバイス追加 を参照してください。

  1. MA Dimmer Network を開きます。
    ・Create Basic Window を開きます(ウィンドウの管理 を参照)。
    ・System タブで Network Dimmer をタップしてください。
    ・MA Dimmer Network が開きます。

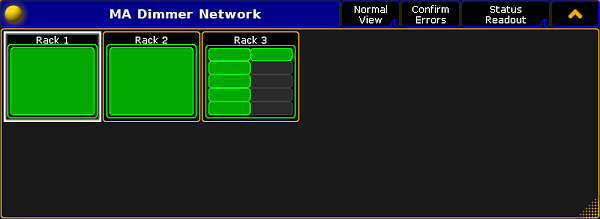

MA Dimmer Network
  1. Network Dimmer の階層を下へたどるには、以下のようにしてください。
    ・ラックをタップすると、クレートを表示するウィンドウが開きます。

    クレートの階層を表示

    ・クレートをタップすると、モジュールを表示するウィンドウが開きます。

    モジュールの階層を表示

    ・モジュールをタップすると、ディマーを表示するウィンドウが開きます。

    ディマーの階層を表示



ヒント
ディマーは、最も深い階層です。
  1. 上の階層に移動するには、タイトルバーの右上隅にある をタップしてください。

dimMA の階層

dimMA の階層は、ラック、クレート、モジュール、そしてディマーから構成されています。

Rack (ラック):

1つのラックは、1台または2台のNDPと、少なくとも1つクレートで構成されています。

Crate (クレート):

1つのクレートは、3つのモジュールで構成されています。

Module (モジュール):

1つのモジュールは、1、2、または 4 ディマーで構成されています。

Dimmer (ディマー):

ひつのディマーは、対応する構成データのすべてを保持しています。
