UPSバッテリー

grandMA3 ユーザマニュアル » デバイスの概要 » UPSバッテリー Version 2.3

grandMA3 full-size、grandMA3 light、およびそれらの CRV バージョンには、UPS (Uninterrupted Power Supply: 無停電電源装置)用の充電式リチウムイオン・バッテリーが搭載されています。

バッテリーの目的は、停電時にショーファイルを保存し、卓をシャットダウンできるようにすることです。

制限
卓を長時間バイパスするためにバッテリーを使用しないでください。また、UPSモード中に卓を移動させないでください。

停電時:

  • 卓の種類に応じて、すべての画面とコマンド画面に Power Loss ポップアップが表示されます。
  • コマンドラインの電源状態アイコンが赤に変わります。

電源状態

コマンドラインの右側と Message Center には電源状態を示すインジケータがあります。

インジケータには以下の状態があります。

  電源が接続され、バッテリーはフル充電になっています。

 電源は接続されていますが、バッテリーはフル充電されていません(充電中)。

 (点滅) 電源が切断され、バッテリーが放電中です。

 セッション中のステーションの電源が切断されたことを示します。例えば、grandMA3 onPC ステーションが卓に接続されていて、その電源が切れた場合、grandMA3 onPC ステーションのアイコンが黄色に変わります。

 ステーションにバッテリーがない場合、バッテリー・アイコンにクロスマークが表示されます(例: grandMA3 onPC)。

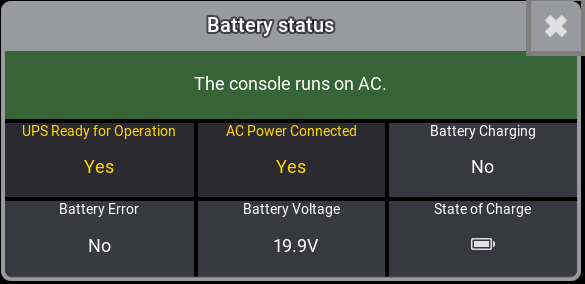

Battery Status ポップアップ

電源状態インジケータをタップすると、以下のような Battery status ポップアップが開きます。


Battery status ポップアップ

Battery status ポップアップには、バッテリーとA/C電源に関する複数の関連メトリックが表示されます。

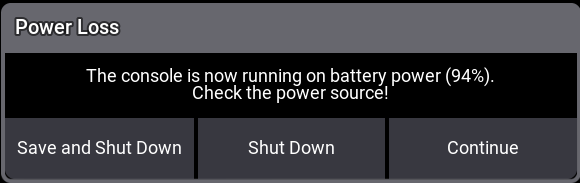

Power Loss ポップアップ

このポップアップが開いている間、括弧内のパーセンテージ(X%)は減少し続けます。括弧内の表示は、バッテリーの電力状態に連動しています。

ポップアップ・ウィンドウでは、以下の3つのコマンドをタップできます。

Save and Shut Down: 現在のショーファイルを保存し、卓を適切にシャットダウンします。

Shut Down: ショーファイルを保存せずに、卓を適切にシャットダウンします。

Continue: 卓はバッテリー電源で動作し続けます。バッテリーの放電プロセス中は、Power Loss ポップアップが表示されます。この状態が続いて (0%) に達すると、卓は自動的にシャットダウンします。電源が回復すると、卓は自動的に再起動します。

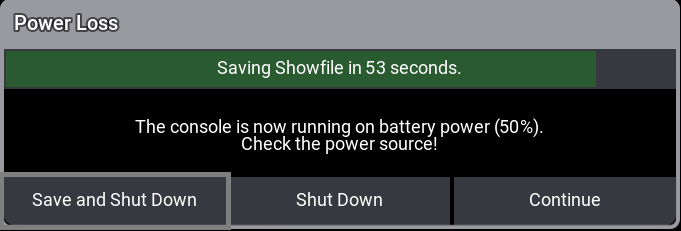

Power Loss ポップアップ

バッテリー残量が50%になると、プログレスバー付きのポップアップが再度表示されます。プログレスバーが下がりきると、ショーファイルは自動的に保存され、シャットダウンします。

Update this description text.
Power Loss - プログレスバー
ヒント
適切にシャットダウンされた後で卓を再起動するには、電源が復旧してから Power を押します。

バッテリー状態情報

過放電を避けるため、1年に1回はバッテリーを3/4容量()まで充電してください。

  • バッテリー状態を確認するには、卓の電源を入れて起動し、コマンドライン上でUPSバッテリーの状態アイコンを確認してください。詳しくは Message Center を参照してください。

バッテリーの輸送

  • 各国の輸送規制に従ってください。航空貨物のためにバッテリーを1/4容量()まで放電する必要がある場合は、バッテリー電圧が17Vになるまで、卓をUPSモードで動作させてください。詳しくは、grandMA3 クイック マニュアルの 輸送 を参照してください。


ソフトウェア・チェック

grandMA3 卓のバッテリー機能は、重要なショー・プログラミングの前に、または少なくとも2か月ごとにチェックしてください。

バッテリーのチェックは、以下のように行います。

  1. grandMA3 卓の電源を入れ、バッテリーが満充電になるまで待ちます。
  2. 新しいショーファイルを読み込みます。
  3. 卓を電源から切り離すため、背面にある電源スイッチをオフ (0) にします。卓がバッテリー動作になります。
  4. Power Lost ポップアップが表示されます。バッテリー・チェックを行うには、Continue をタップします。
  5. 卓をバッテリーで4分間動作させます。4分後、バッテリー残量は約半分()以下にならないはずです。
  6. 卓を電源に接続するには、電源スイッチをオン (I) にします。バッテリーをフル充電()してください。
ヒント
電源スイッチをオンにしてから、バッテリーが充電表示になるまでに数分かかる場合があります。
重要
バッテリーの放電速度は、卓の種類、ショーのサイズ、3Dレンダリングなどの条件によって異なります。
重要
バッテリーの劣化は、時間や充放電サイクルによって異なります。
