タイムコード・スロット

grandMA3 ユーザマニュアル » タイムコード » タイムコード・スロット

Version 2.4

	ヒント
	タイムコード・スロットは編集可能ですが、タイムコード・スロットの追加、コピー、削除、移動はできません。

タイムコード・スロット(Timecode Slot)は、タイムコード信号を時間(h)、分(m)、秒(s)、およびフレーム(f)として解釈する統合インターフェースです。

grandMA3 は、最大16個の外部タイムコード信号を同時に受信できます。

タイムコード・スロットは、Timecode Slots プールにあります。

各プール・オブジェクトは、タイムコード・スロットを表します。スロットは外部タイムソースをリッスンし、タイムシグナルを受信するとカウントを開始します。また、各スロットはタイムシグナルを生成することもできます。

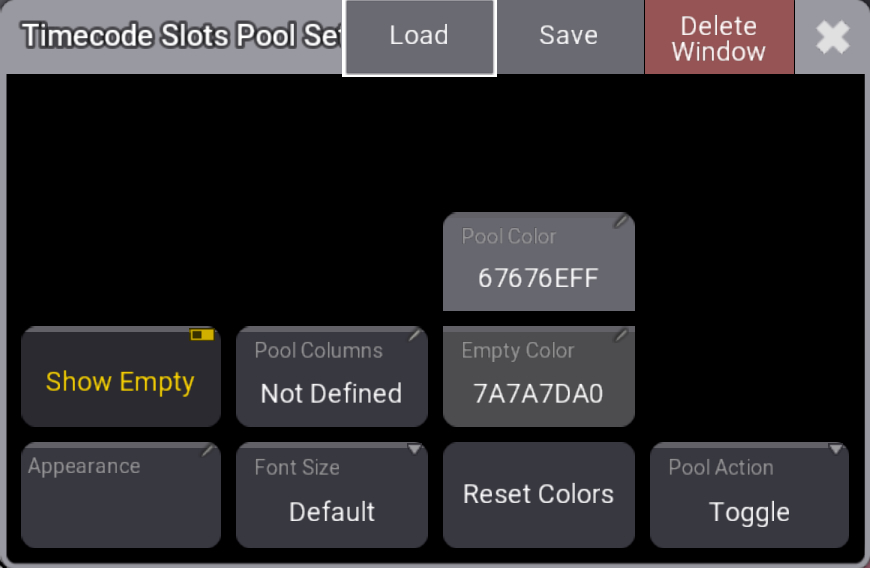

Timecode Slots の Pool Action を設定するには、MAロゴをタップします。Timecode Slots Pool Settings が開きます。

Pool Action を長押しし、目的のアクションをタップしてください。

	重要
	タイムコード・スロットの設定は、ショーファイルに含まれません。それらがショーファイル内で他の卓に送られることはありません。

Generator

システムはタイム信号を生成できます。各スロットは信号を生成できます。

生成された信号は、セッションで使用したり、外部デバイスに送信したりできます。

ジェネレータは、以下の構文に従ってタイムコード・スロットにコマンドを送信することで制御できます。

[機能] TimecodeSlot ["タイムコード・スロット名" または タイムコード・スロット番号]

ジェネレータは、以下の機能に対応しています。

• Select:
  Timecode Slot プール・オブジェクトを選択します。
• On:
  現在の時刻にジェネレータを開始します。
• Go+:
  現在の時刻にジェネレータを開始します。
• Pause:
  ジェネレータをオフにします。時間はリセットしません
• Off:
  ジェネレータをオフにし、時間をリセットします。

タイムコード・スロットの編集

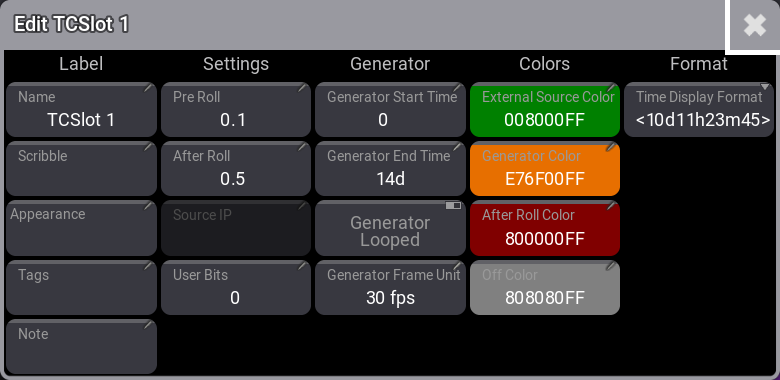

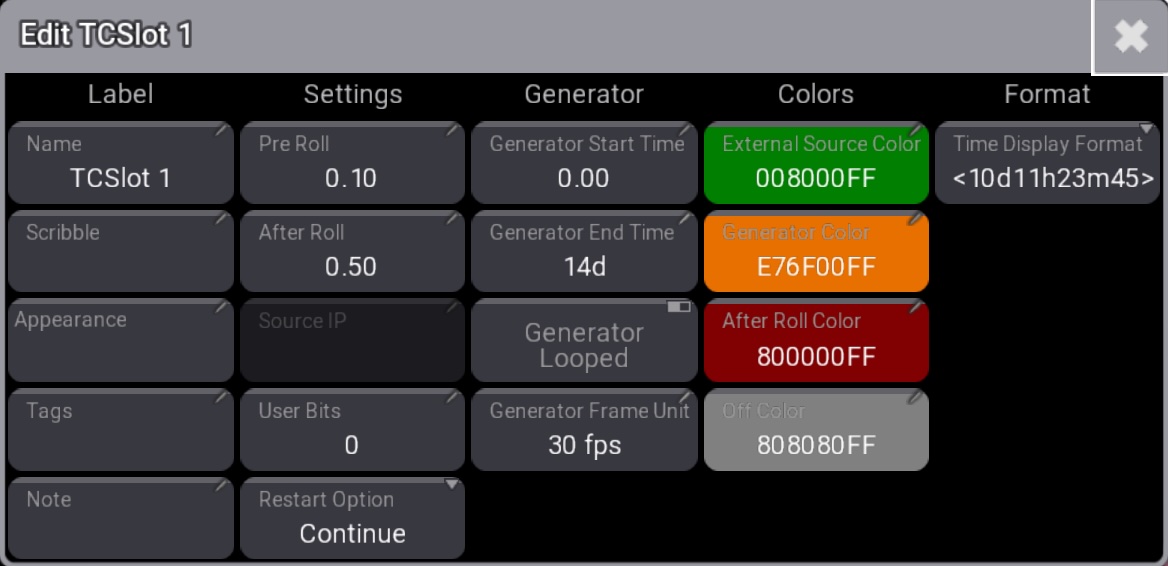

いずれかの方法よって、Timecode Slot プール・オブジェクトを編集します。Timecode Slot Editor が開きます。

設定は、さまざまなセクションに分かれています。

Label

以下は、Label セクションの設定の簡単な説明です。

• Name:
  タイムコード・スロットの名前です。
• Scribble:
  タイムコード・スロットにスクリブルを追加できます。詳しくは スクリブル を参照してください。
• Appearance:
  タイムコード・スロットにアピアランスを追加できます。詳しくは アピアランス を参照してください。
• Tags:
  タイムコード・スロットにタグを追加できます。詳しくは タグ を参照してください。
• Note:
  タイムコード・スロットに注記を追加できます。詳しくは ノート を参照してください。

Settings

以下は Settings セクションの簡単な説明です。

• Pre Roll:
  タイムコード・スロットが外部信号を用いる前に、その信号をどれだけの時間受信する必要があるかを指定します。これは、外部タイムソースにのみ関係します。
• After Roll:
  外部タイム信号が停止すると、After Roll の間はタイムコードが内部で継続して動作します。例えば、10秒に設定されている場合、外部信号が途切れてもタイムコード・スロットはさらに10秒間動作し続けます。これは、ソースが不安定な場合に、スロットが意図せず開始・停止を繰り返すのを防ぐのに役立ちます。
• Source IP:
  実行中のタイムコード信号を受信する grandMA3 デバイスの IP アドレスを表示します。
• User Bits:
  8桁のタイムコード・タイムを表す32ビットの他に、フレームごとに4ビットずつ計32ビットのユーザビット(8桁)があります。
  ユーザビットを用いると、例えば照明には1、特殊効果には2というように指定することで、タイムコード信号にマーク付けできます。内部タイムコードを使用している場合は使用できません。

	重要
	タイムコード供給元から指示がない限り、ユーザビットを変更しないでください。 ユーザビットが変更され、タイムコード供給元がそれを認識できない場合、タイムコード信号は受信されなくなります。

Restart Option: Toggle のモードを選択します。

1. Continue: タイムコード・スロットを再開すると、停止した時点のタイムから実行を開始します。
2. Reset: タイムコード・スロットを再開すると、ジェネレータの開始タイムにリセットされます。

Generator

以下は、Generator セクションの設定の簡単な説明です。

• Generator Start Time:
  内部タイムコード・ジェネレータの開始タイムです。
• Generator End Time:
  内部タイムコード・ジェネレータの終了タイムです。
• Generator Looped:
  オンにすると、内部タイムコード範囲が無限に繰り返されます。オフにすると、タイム範囲が一度だけ生成されます。
• Generator Frame Unit:
  生成される信号のフレーム単位を設定します。

Colors

以下は、Colors セクションの設定の簡単な説明です。設定した色は、Clock とプール・オブジェクトに表示されるタイムに適用されます。いずれかの設定をタップすると、Color Editor ポップアップが開き、色を選択できます。

• External Source Color:
  タイムソースが外部の場合の色を指定します。
• Generator Color:
  タイムソースがジェネレータの場合の色を指定します。
• After Roll Color:
  外部信号が中断され、タイムコード・スロットが After Roll であることを示す色を設定します。
• Off Color:
  無信号時の Clock の色です。

Format

以下は、Format セクションの設定の簡単な説明です。

• Time Display Format:
  時刻の表示形式を指定します。以下の選択肢があります。
  • Default:
    User Profile Settings の Time Readout に従います。詳しくは ユーザ設定 を参照してください。
  • 10d11h23m45:
    文字で区切って、日、時、分、秒に分けます。
  • 251h23m45:
    文字で区切って、時、分、秒に分けます。時間が1日を超えると、数値が24より大きくなります。
  • 10.11:23:45:
    ドットとコロンで区切って、日、時、分、秒に分けます。
  • 251:23:45:
    コロンで区切って、時、分、秒に分けます。1日を超えると、時の数値が24より大きくなります。

Clock

Clock でタイムコード・スロットを表示するには、Clock Viewer ウィンドウを開きます。

タイムコードを表示するには、タイトルバーの Clock Source を長押ししてドロップダウン・メニューを開き、Timecode を選択します。

タイトルバーの Timecode Slot を長押ししてドロップダウン・メニューを開き、目的のタイムコード・スロットを選択してください。<Selected> を選ぶと、Timecode Slot プールで選択したタイムコード・スロットが表示されます。

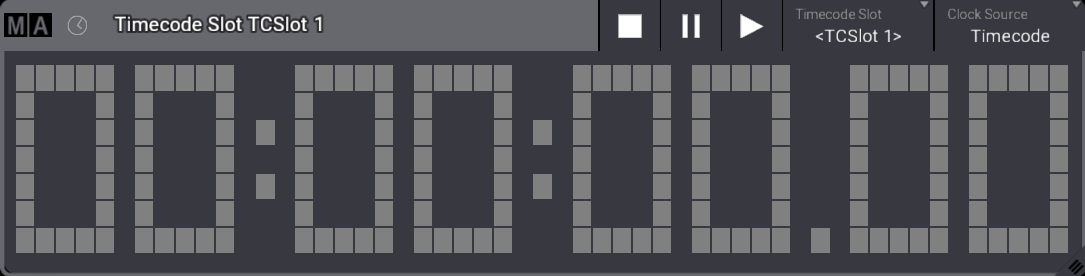

Clock ウィンドウ - Clock Source を Timecode に設定

Clock Viewer のタイトルバーにあるボタンで、タイムコード・スロット・ジェネレータを操作できます(Off、Pause、Go+)。これらの操作を行っても、Command Line History のフィードバックは表示されません。ジェネレータについては、上述 をご覧ください。

Clock に関する一般的な事柄については、システム - Clock を参照してください。
